پیچ و مهره شش گوش

استاندارد تولید پیچ و مهره شش گوش

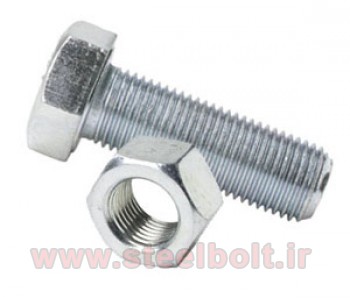

پیچ و مهره های شش گوش به عنوان پر مصرف ترین نوع اتصالات صنعتی استاندارد های متعددی در دستگاه های مختلف DIN, ISO, EN, ASTM, ANSI, ASME می باشند. بسیاری از این استاندارد ها معادل هستند و در دستگاه های مختلف با کد های مختلفی قابل تبدیل هستند. در این میان دو استاندارد DIN در دستگاه استاندارد صنایع آلمان و استاندارد ASTM در دستگاه استاندارد آمریکایی مشخصات متفاوتی برای تولید پیچ و مهره های شش گوش تبیین نموده اند. تفاوت عمده ای که در مورد استاندارد های DIN و ASTM قابل رویت است نوع دنده زنی آنها می باشد. پیچ و مهره های شش گوش استاندارد DIN دنده های میلیمتری دارند حال آنکه پیچ و مهره شش گوش استاندارد آمریکایی ASTM دارای دنده های اینچی می باشند. لازم به ذکر است که استاندارد های یاد شده به تببین شکل و اندازه، طول گام و عمق دنده ها، پخ زنی ها و شکل گل پیچ و مهره شش گوش تبیین شده اند و گرید ها و متریال های مختلف را شامل نمی شوند.

گرید های مختلف پیچ و مهره شش گوش

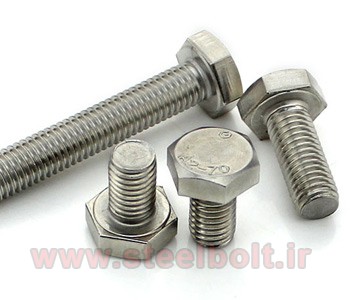

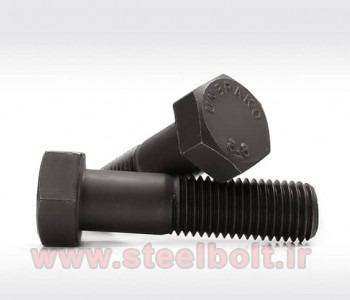

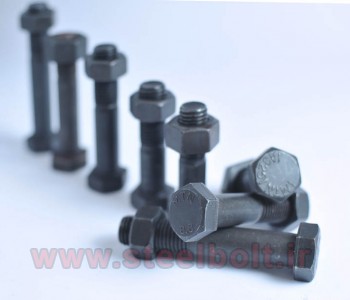

پیچ و مهره شش گوش در گرید های مختلفی تولید میشوند که در شرایط برابر دارای ابعاد و نوع دنده زنی یکسانی هستند و در واقع تفاوت در متریال بکار رفته در ساختمان آنها می باشد که سبب تفاوت گرید و در نهایت تفاوت در سختی، تنسایل، مقاومت کششی و دیگر خواص مکانیکی آنها میشود. به بیان دیگر با تغییر ماهیت شیمیایی مفتول بکار رفته در پیچ و مهره های شش گوش می باشد که خواص مکانیکی آنها نیز دستخوش تغییراتی می شود. دسته بندی گرید های مختلف پیچ و مهره شش گوش در سه نوع مختلف آهنی، استنلس استیل و فولادی صورت می پذیرد. پیچ و مهره شش گوش استیل به سبب مقاومت بالایی که در برابر زنگ زدگی دارند حائز اهمیت ویژه ای هستند حال آنکه گرید های مختلف پیچ و مهره شش گوش آهنی و فولادی در برابر رطوبت آسیب پذیر بوده و تعریف گرید ها و کلاس های مختلف برای آنها بر مبنای مقاومت در برابر کشش می باشد. در بین گرید های مختلف پیچ آهنی گرید 5.6 و گرید های مختلف پیچ و مهره شش گوش فولادی گرید های 8.8 و 10.9 در صنایع مختلف کارایی بسیاری دارند. لازم به ذکر است آنچه در اینجا و بطور کلی در بازار به نام گرید برای پیچ و مهره های شش گوش معرفی میشود در واقع و در معنای صحیح کلاس آن می باشد. کلمه گرید بیشتر برای پیچ و مهره های شش گوش اینچی در دستگاه استاندارد آمریکایی معنای اصلی خود را پیدا می کند.

انواع استاندارد ها و اشکال گل پیچ ماشینی

پیچ ماشینی Machine Screw در استانداردهای مختلف با اشکال متنوع گل یا سر پیچ تولید می شود تا متناسب با نوع ابزار، فضای نصب و سطح نهایی اتصال انتخاب شود. رایج ترین فرم ها شامل گل تخت یا Flat Head، گل گرد یا Round Head، گل بیضی یا Oval Head، گل پان یا Pan Head، گل خرطومی یا Truss Head و گل شش گوش یا Hex Head هستند. پیچ های گل تخت معمولا برای نصب هم سطح با قطعه استفاده می شوند، در حالی که گل گرد و پان برای اتصالات عمومی کاربرد بیشتری دارند. Truss Head با سطح زیرین بزرگ تر، فشار را روی سطح وسیع تری توزیع می کند و برای ورق های فلزی مناسب است. پیچ های ماشینی همچنین با درایوهای مختلف مانند شیاردار، Phillips، Pozidriv، Torx و Hex Socket تولید می شوند. انتخاب شکل گل باید براساس ضخامت قطعه، میزان فضای آزاد، نوع ابزار بستن و الزامات ظاهری اتصال انجام شود.

• پیچ ماشینی گل تخت (Flat Head): دارای قسمت مخروطی در زیر سر است و برای ایجاد اتصال هم سطح با قطعه و کاربردهای نیازمند سطح صاف نهایی استفاده می شود.


• پیچ ماشینی گل گرد (Round Head): سر نیمه گرد و برجسته دارد و برای اتصالات عمومی، قطعات فلزی و کاربردهایی که ظاهر برجسته پیچ قابل قبول است استفاده می شود.


• پیچ ماشینی گل بیضی (Oval Head): ترکیبی از ظاهر تزئینی و قابلیت نصب نیمه هم سطح ارائه می دهد و در تجهیزات صنعتی، تابلوها و قطعات ظاهری کاربرد دارد.


• پیچ ماشینی گل پان (Pan Head): دارای سر پهن و ارتفاع متوسط است و یکی از رایج ترین فرم ها برای اتصال ورق های فلزی، قطعات ماشین آلات و تجهیزات الکتریکی محسوب می شود.


• پیچ ماشینی گل خرطومی یا تراس (Truss Head): سطح زیرین بزرگ تری دارد و نیروی بستن را روی محدوده وسیع تری توزیع می کند؛ بنابراین برای ورق های نازک و قطعات با سطح حساس مناسب است.


• پیچ ماشینی گل شش گوش (Hex Head): با آچار یا بکس باز و بسته می شود و برای اتصالاتی که به گشتاور بستن بالاتر و دسترسی مناسب به ابزار نیاز دارند کاربرد دارد.


• پیچ ماشینی گل آلن (Hex Socket Head): دارای حفره شش گوش داخلی است و در فضاهای محدود، تجهیزات مکانیکی و مجموعه هایی که ظاهر فشرده تر مورد نیاز است استفاده می شود.


• پیچ ماشینی گل واشردار (Washer Head): سطح تکیه گاه بیشتری ایجاد می کند و با توزیع بهتر فشار، برای اتصال قطعات نازک و ورق های فلزی کاربرد دارد.

در بازار، پیچ ماشینی استیل 304 و 316، فولاد کربنی و فولاد با کلاس مکانیکی 8.8 از مهم ترین گزینه های صنعتی هستند. نکته مهم این است که 8.8 گرید شیمیایی فولاد نیست، بلکه کلاس خواص مکانیکی پیچ است؛ بنابراین نباید آن را مستقیما با 304 یا 316 مقایسه کرد.
