پیچ نوک مته ای یکی از پرکاربردترین اتصالات صنعتی برای اتصال مستقیم ورق، پروفیل و قطعات فلزی است. این پیچ دارای نوک حفار بوده و همزمان عملیات سوراخ کاری و رزوه زنی را انجام می دهد. استفاده از پیچ نوک مته ای، نیاز به سوراخ کاری اولیه را در بسیاری از اتصالات کاهش می دهد. این ویژگی باعث افزایش سرعت مونتاژ در صنایع ساختمانی و تولیدی می شود. انتخاب صحیح سایز، طول، متریال و نوع نوک مته اهمیت زیادی دارد. ظرفیت اتصال پیچ باید با ضخامت قطعات و شرایط محیطی هماهنگ باشد.
مشخصات فنی پیچ نوک مته ای شامل قطر رزوه، طول، گام دنده، نوع گل، ظرفیت حفاری و شکل نوک مته است. سایزهای متداول صنعتی معمولاً از ST3.5 تا ST6.3 تولید می شوند. قطرهای بزرگ تر معمولاً ظرفیت باربری و مقاومت بیشتری در برابر نیروهای برشی دارند. با این حال، افزایش قطر پیچ همیشه به معنی انتخاب بهتر نیست. ضخامت قطعه، نوع زیرسازی و فضای نصب نیز باید بررسی شوند. انتخاب قطر نامناسب می تواند باعث تغییر شکل ورق یا کاهش کیفیت اتصال شود.
پیچ های ST3.5 و ST4.2 معمولاً برای ورق های نازک، قطعات سبک و تجهیزات صنعتی کوچک استفاده می شوند. سایزهای ST4.8 و ST5.5 در اتصال ورق های فلزی، کانال ها و سازه های سبک کاربرد بیشتری دارند. پیچ ST6.3 معمولاً برای اتصالات سنگین تر و ورق های ضخیم تر انتخاب می شود. طول پیچ نیز باید بر اساس مجموع ضخامت قطعات تعیین شود. نوک مته باید از مجموعه قطعات عبور کرده و رزوه کافی ایجاد کند. انتخاب پیچ بسیار بلند می تواند هزینه و زمان نصب را افزایش دهد.
ظرفیت حفاری پیچ نوک مته ای به شکل نوک، سختی متریال و قطر پیچ وابسته است. پیچ های صنعتی معمولاً دارای نوک های مختلف برای ضخامت های متفاوت فلز هستند. اگر ضخامت مجموع قطعات بیشتر از ظرفیت نوک مته باشد، احتمال شکست پیچ افزایش پیدا می کند. در چنین شرایطی، سوراخ کاری اولیه یا انتخاب پیچ مناسب ضروری است. سرعت چرخش ابزار نیز باید کنترل شود. سرعت بیش از حد می تواند باعث افزایش حرارت و آسیب به پوشش یا نوک پیچ شود.
پیچ نوک مته ای سایز ST3.5 و ST4.2 بیشتر در صنایع تولید تجهیزات سبک استفاده می شود. تابلوهای فلزی، کانال های تهویه، بدنه دستگاه ها و قطعات ورق کاری شده از کاربردهای رایج این سایزها هستند. این پیچ ها برای ورق های نازک و اتصالاتی با بار متوسط مناسب هستند. در صنایع لوازم خانگی و تجهیزات تاسیساتی نیز استفاده از سایزهای کوچک رایج است. وزن پایین قطعات و سرعت بالای مونتاژ، استفاده از این پیچ ها را اقتصادی می کند. انتخاب طول مناسب در این سایزها اهمیت زیادی دارد.
سایزهای ST4.8 و ST5.5 در صنایع ساختمان و سازه های فلزی سبک کاربرد گسترده ای دارند. اتصال ورق های گالوانیزه، ساندویچ پانل، سقف های فلزی و پروفیل های سبک از کاربردهای مهم آن ها هستند. این سایزها می توانند برای نصب تجهیزات تاسیساتی نیز استفاده شوند. پیچ های دارای گل شش گوش معمولاً گشتاور بیشتری تحمل می کنند. استفاده از واشر آب بندی نیز در سقف ها و پانل ها رایج است. واشر EPDM می تواند نفوذ آب از محل اتصال را کاهش دهد.
پیچ نوک مته ای ST6.3 معمولاً در اتصالات صنعتی سنگین تر کاربرد دارد. سازه های فلزی، زیرسازی سقف، پروفیل های فولادی و تجهیزات بزرگ از موارد استفاده این سایز هستند. قطر بیشتر پیچ می تواند ظرفیت اتصال را افزایش دهد. با این حال، ظرفیت واقعی به ضخامت ورق و کیفیت متریال وابسته است. این سایز برای پروژه هایی با بارهای لرزشی نیز کاربرد دارد. میزان گشتاور نصب باید کنترل شود تا رزوه یا گل پیچ آسیب نبیند.
فولاد کربنی سخت کاری شده یکی از متداول ترین متریال ها برای تولید پیچ نوک مته ای است. نوک مته باید سختی کافی برای سوراخ کردن ورق فولادی داشته باشد. در بسیاری از پیچ های صنعتی، سطح پیچ سخت کاری می شود. سختی سطحی بالا باعث افزایش قابلیت حفاری می شود. بخش مرکزی پیچ نیز باید مقاومت مناسبی در برابر شکست داشته باشد. پیچ های فولادی معمولاً برای صنایع ساختمانی، سازه های فلزی و تجهیزات عمومی انتخاب اقتصادی محسوب می شوند.
پیچ نوک مته ای فولادی گالوانیزه برای محیط های دارای رطوبت معمولی کاربرد زیادی دارد. پوشش روی می تواند مقاومت پیچ در برابر خوردگی را افزایش دهد. این نوع پیچ در سوله ها، سقف های فلزی و تجهیزات داخلی ساختمان استفاده می شود. ضخامت و کیفیت پوشش در طول عمر محصول تاثیر مستقیم دارد. در محیط های بسیار مرطوب یا صنعتی، گالوانیزه معمولی ممکن است کافی نباشد. در چنین شرایطی، استفاده از استنلس استیل یا پوشش های مقاوم تر باید بررسی شود.
پیچ نوک مته ای استنلس استیل A2 یا گرید 304 برای محیط های مرطوب و خورنده کاربرد مناسبی دارد. صنایع غذایی، تجهیزات بهداشتی و محیط های دارای رطوبت از مصرف کنندگان این محصول هستند. استنلس استیل A4 یا گرید 316 مقاومت بیشتری در برابر بسیاری از محیط های خورنده دارد. این گرید برای صنایع دریایی و محیط های شیمیایی می تواند مناسب تر باشد. با این حال، سختی نوک مته و قابلیت حفاری باید جداگانه بررسی شود. همه پیچ های استیل برای سوراخ کاری فولاد ضخیم عملکرد یکسانی ندارند.
استاندارد DIN 7504 یکی از شناخته شده ترین استانداردها برای پیچ های خود حفار محسوب می شود. این استاندارد انواع مختلف پیچ نوک مته ای را بر اساس شکل گل و طراحی مشخص می کند. استانداردهای ISO نیز برای برخی مدل های پیچ نوک مته ای استفاده می شوند. رزوه این پیچ ها معمولاً بر اساس استانداردهای مربوط به رزوه های مخصوص پیچ های خودکار طراحی می شود. کنترل قطر، طول و شکل نوک اهمیت زیادی دارد. پیچ غیراستاندارد ممکن است عملکرد حفاری مناسبی نداشته باشد.

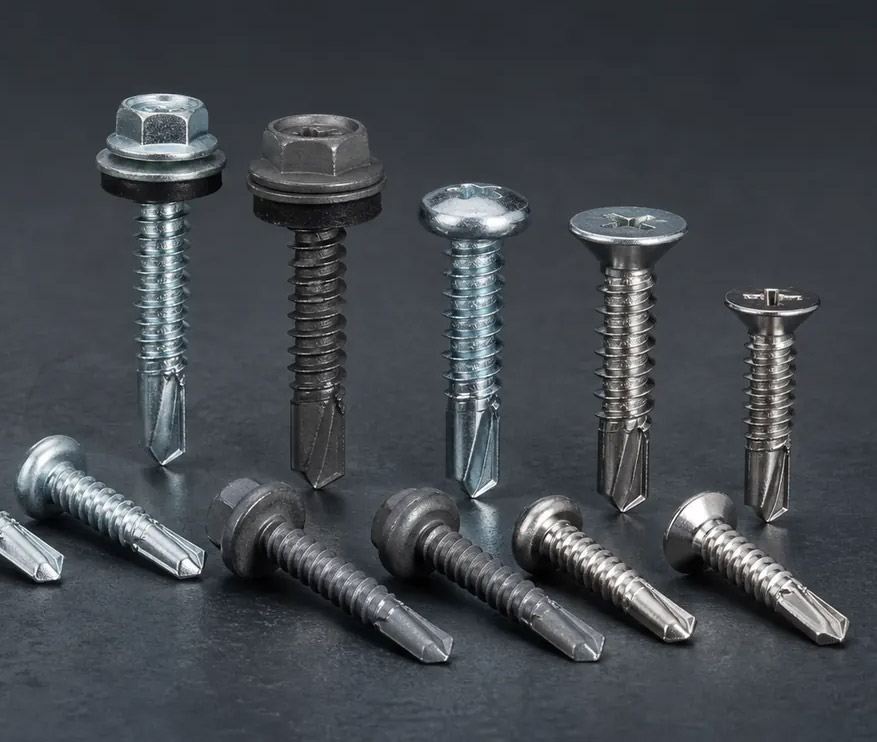

پیچ نوک مته ای با گل شش گوش یکی از رایج ترین مدل ها در صنایع ساختمان و سازه است. این نوع گل امکان اعمال گشتاور بالاتر را فراهم می کند. مدل های گل گرد، گل تخت و سرخزینه نیز برای کاربردهای خاص تولید می شوند. پیچ سرخزینه برای اتصالاتی مناسب است که سطح پیچ نباید از سطح قطعه بیرون بزند. انتخاب نوع گل باید بر اساس طراحی تجهیز انجام شود. ابزار نصب نیز باید با نوع گل پیچ مطابقت داشته باشد.
برخی پیچ های نوک مته ای همراه با واشر فلزی و لاستیکی عرضه می شوند. این مدل ها در سقف های فلزی و ساندویچ پانل کاربرد زیادی دارند. واشر فلزی نیرو را روی سطح بزرگ تری توزیع می کند. واشر لاستیکی نیز می تواند نقش آب بندی داشته باشد. انتخاب قطر واشر باید با طراحی پیچ هماهنگ باشد. استفاده از واشر نامناسب ممکن است باعث نشتی یا آسیب به ورق شود. کیفیت لاستیک در شرایط دمایی و تابش خورشید اهمیت زیادی دارد.
در صنعت ساختمان، پیچ نوک مته ای فولادی گالوانیزه معمولاً برای اتصال ورق های گالوانیزه و پروفیل های سبک استفاده می شود. سایزهای ST4.8 و ST5.5 در بسیاری از اتصالات رایج هستند. برای سقف های فلزی، استفاده از پیچ دارای واشر آب بندی اهمیت دارد. طول پیچ باید با ضخامت پانل و زیرسازی هماهنگ باشد. استفاده از پیچ کوتاه می تواند درگیری رزوه را کاهش دهد. پیچ بیش از حد بلند نیز ممکن است ظاهر و ایمنی سازه را تحت تاثیر قرار دهد.
در صنایع غذایی و دارویی و همچنین در اتصالات پمپ های صنعتی، مقاومت در برابر رطوبت و قابلیت شستشو اهمیت بیشتری دارد. در این صنایع، پیچ های استنلس استیل A2 یا A4 می توانند انتخاب مناسبی باشند. تجهیزات استیل، خطوط تولید و بدنه ماشین آلات از کاربردهای رایج هستند. انتخاب گرید باید بر اساس مواد شوینده و شرایط محیطی انجام شود. در محیط های دارای کلرید، استفاده از گرید مقاوم تر اهمیت بیشتری دارد. همچنین طراحی اتصال باید امکان نظافت و نگهداری آسان را فراهم کند.
در صنایع دریایی و مناطق ساحلی، مقاومت خوردگی مهم ترین عامل انتخاب پیچ است. پیچ های فولادی معمولی در این محیط ها عمر محدودی دارند. استنلس استیل A4 یا گرید 316 در بسیاری از شرایط خورنده انتخاب مناسب تری محسوب می شود. برای صنایع پتروشیمی نیز باید نوع مواد شیمیایی بررسی شود. هیچ گریدی برای همه محیط های خورنده مناسب نیست. دما، رطوبت، کلرید و نوع گازهای محیطی باید در انتخاب نهایی در نظر گرفته شوند.
